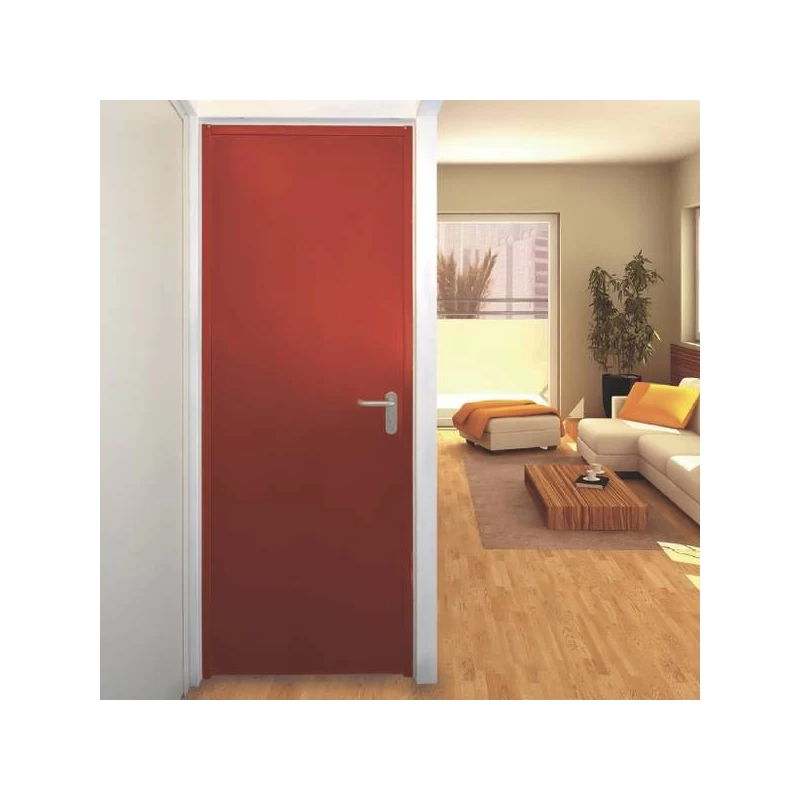

Porta multifunzionale Uniform

La serie UNIFORM rappresenta la gamma standard di porte metalliche tagliafuoco, progettate per offrire maggiore protezione contro l’incendio e sicurezza d’esercizio. Queste porte sono disponibili ad anta singola, in dimensioni standardizzate, con apertura a sinistra o a destra, senza necessità di ulteriori adattamenti prima della posa. Le porte UNIFORM sono certificate per l’installazione in tre modalità diverse, a seconda delle esigenze:

• Montaggio con zanche
• Montaggio con tasselli ad espansione
• Montaggio su controtelaio (preinstallato)

Le porte sono fornite completamente assemblate, con film protettivo, e predisposte per l’installazione di maniglioni antipanico e chiudiporta. Su richiesta, possono essere equipaggiate con accessori aggiuntivi: cilindro, guarnizione di tenuta, piastre di protezione in acciaio inox, elettromagneti o unità di controllo.

Certificazione e conformità

Le porte UNIFORM sono progettate secondo i più recenti requisiti europei, esteticamente compatibili con il modello ENDOOR per un uso combinato, anche in cantieri dove sono richieste sia dimensioni standard sia porte su misura. Il modello UNIFORM dispone di ampia documentazione tecnica ed è certificato secondo lo standard europeo EN 1634-1, pronto per la marcatura CE richiesta dalla normativa vigente. La porta è stata sottoposta a rigorosi test di resistenza al fuoco, sollecitazioni meccaniche e stabilità strutturale, in conformità alle norme europee di sicurezza.

Caratteristiche tecniche principali

• Anta: realizzata con due lamiere in acciaio zincato (spessore 0,8 mm), con nucleo in lana minerale ad alta densità e composto speciale ignifugo; spessore totale anta: 60 mm; battuta di sovrapposizione su tutti e 4 i lati.
• Telaio: su 4 lati, in acciaio zincato (spessore 1,5 mm), dotato di zanche per posa con malta, fori per fissaggio con tasselli tipo Würth o posa su controtelaio; consente l’installazione con o senza soglia, con soglia ridotta o eliminabile.
• Serratura: reversibile, predisposta per cilindro. Il cilindro non è incluso, può essere scelto separatamente in base ai requisiti specifici di sicurezza.
• Maniglia nera con anima in acciaio (l’inserto in acciaio è obbligatorio per le porte tagliafuoco), fornita insieme a placche in ebanite e chiave da cantiere (chiave temporanea utilizzata durante l’installazione e le lavorazioni successive, fino al montaggio del cilindro finale. È dotata di un inserto in plastica che protegge il foro del cilindro e consente l’accesso provvisorio in fase di cantiere, senza compromettere l’integrità del meccanismo finale) e tappo in plastica per il foro cilindro. Il kit include quadrello metallico (barra sezione 9×9 mm), viti telescopiche, distanziali, perno e chiave a brugola (Allen) per la regolazione.
• .
• Cerniere:
  • 1 cerniera a molla per autochiusura e regolazione della tensione
  • 1 cerniera di rinforzo, dotata di due cuscinetti, regolabile in altezza mediante rondella dedicata
• Piastrine di rinforzo: sul lato interno dell’anta, per l’eventuale montaggio successivo di accessori antipanico o chiudiporta.
• Guarnizione termo-espandente: larghezza 28 mm, montata sul telaio su tutti e 4 i lati; può richiedere foratura in alcune tipologie di posa.
• Identificazione: targhetta metallica sul bordo dell’anta con dati identificativi e di certificazione.
• Finitura: verniciata standard RAL 7035, semilucida, a due mani con resine. Altre tinte RAL o NCS disponibili su richiesta, con eccezione di alcuni colori metallizzati e fluorescenti.
• Dimensioni: solo standardizzate (non realizzate su misure atipiche).
• Peso indicativo: 30 kg/m².
• Consegna: su pallet in legno, con etichetta esterna e manuale di montaggio e manutenzione sotto film plastico; certificato di conformità incluso.

Accessori opzionali

La porta UNIFORM può essere equipaggiata, su richiesta, con accessori aggiuntivi:

• Guarnizione di tenuta in gomma
• Cilindro di sicurezza
• Maniglia o maniglione antipanico
• Vetrata tagliafuoco
• Piastre di protezione in acciaio inox
• Elettromagnete di ritenuta e unità di controllo

Finiture e manutenzione

Finiture disponibili

• Verniciatura standard: vernice semilucida, colore RAL 7035 grigio chiaro (        ), RAL 9010 bianco puro, RAL 7016 grigio antracite (        ).
• Tutte le tinte RAL/NCS disponibili, ad eccezione di alcuni colori metallizzati e fluorescenti (vedi elenco di esclusioni sotto)

Non disponibili:

• Metallizzati: 1035, 1036, 2013, 3032, 3033, 4011, 4012, 5025, 5026, 6035, 6036, 7048, 8029, 9006, 9007, 9022, 9023
• Fluorescenti: 1026, 2005, 2007, 3024, 3026

Resistenza della vernice agli agenti atmosferici

La vernice applicata offre buona resistenza all’acqua e agli agenti ambientali, ma lo scolorimento può manifestarsi nel tempo, in funzione dell’esposizione a sole, umidità, salinità e colore scelto. In media, lo scolorimento diventa visibile in circa due anni nelle zone esposte direttamente. Si consiglia una protezione aggiuntiva (es. tettoie) per installazioni all’esterno.

Le porte dotate di vetrata tagliafuoco non sono consigliate per installazioni all’esterno, ove esposte agli agenti atmosferici.

Pulizia e manutenzione

• Pulire le superfici con detergenti neutri non abrasivi e panni morbidi o spugne lisce. Evitare solventi forti (acetone, alcol etilico, diluenti nitro).
• Per verificare la compatibilità del detergente, testare in un’area nascosta con un panno bianco.
• Non bagnare mai i bordi del vetro, ma solo la superficie.

Ritocchi e riverniciatura

• I piccoli ritocchi possono essere effettuati con smalti sintetici, vernici all’acqua o spray acrilico, preferibilmente a pennellino. La lucidatura aiuta a uniformare l’aspetto.
• Per la riverniciatura completa: opacizzare la vernice esistente con abrasivo fine, sgrassare, quindi applicare la finitura desiderata a spruzzo o a pennello, utilizzando vernice epossidica, poliuretanica o smalto sintetico.

Vetrate e ventilazioni

Le porte possono essere fornite, su richiesta, con vetrate tagliafuoco o griglie di ventilazione (solo per la gamma multifunzionale). L’installazione di una vetrata rende la porta non più reversibile; è pertanto necessario specificare il senso di apertura in ordine. Dimensioni e posizionamento sono definiti secondo scheda tecnica ed esigenze di progetto.

• Vetrate multifunzionali:
  • Vetro trasparente: spessore 5 mm, 12 kg/m²
  • Vetro stratificato 3+3: 6–7 mm, 16 kg/m²
  • Vetro retinato (a filo): 6,5 mm, 16 kg/m²
  • Vetro lucido retinato: 6,5 mm, 16 kg/m²
  • Vetrocamera 4/12/4: 20 mm, 20 kg/m²
• Ventilazioni:
  • Griglia di aerazione metallica, verniciata in tinta porta
  • Griglia metallica con rete antinsetti
  • Griglia in plastica nera (482×97 mm, passaggio 250 cm²)

Informazioni aggiuntive e condizioni di installazione

• La porta UNIFORM è fornita assemblata e reversibile per apertura SX/DX, ma con vetrata è necessario specificare il verso.
• Fornita con manuale di montaggio, certificato di conformità ed etichetta identificativa.
• Per porte con vetrate oltre 25 kg, si raccomanda l’installazione di un chiudiporta.

Dotazioni standard includono:

• Guarnizione termo-espandente da 28 mm per la tenuta in caso di incendio;



  Guarnizione termo-espandente per tenuta ottimale
• Etichetta con numero di serie del prodotto;



  Targhetta metallica con numero di serie del prodotto

Dotazioni opzionali

Per soddisfare le esigenze specifiche di ogni progetto, la porta UNIFORM può essere completata con accessori aggiuntivi.

Serratura elettronica smart a tessera, disponibile nei colori nero, grigio e bianco;

Serrature smart nelle varianti bianco, grigio e nero

Verniciatura in colori diversi da RAL 7035, grigio chiaro (        ), RAL 9010, bianco puro e RAL 7016, grigio antracite (        )

Vetrate tagliafuoco, inclusi profili fermavetro. Viti a vista su un lato.

Nota: Se le vetrate sono installate su porte con finitura effetto legno, si applica un supplemento di 48,00 € cad.

Vetro tagliafuoco EI2 60 (spessore 25 mm)

Altri accessori opzionali

MANIGLIE

* Include maniglia di emergenza (senza cilindro)

Supplemento: maniglie diverse da MS (o MS2A per porte a due ante)

BARRE ANTIPANICO „TWIST”

Supplemento: barra Twist in sostituzione di MS/MS2A, include predisposizione per BM, BSP e BS, conversione a maniglia di emergenza e mezzo cilindro

Vendita aggiuntiva: Kit composto da base, barra in alluminio, tirante filettato e maniglia sul lato opposto, mezzo cilindro per tipologie BM - BSP - BS senza serratura

BARRA ANTIPANICO SLASH

Supplemento per barre Slash in sostituzione delle maniglie standard MS (o MS2A per porte a due ante), con predisposizione inclusa. Per i modelli BM, BSP, BS è inclusa la conversione a maniglia di emergenza e mezzo cilindro. Le porte ordinate con barra Slash sono fornite con piastra di fissaggio inclusa, senza coperchio di copertura per i fori standard.

Vendita aggiuntiva: Kit comprendente base, barra in alluminio, tirante filettato e maniglia per il lato opposto, mezzo cilindro per modelli BM, BSP, BS senza serratura e senza piastra di fissaggio e coperchio decorativo.

SERRATURE
