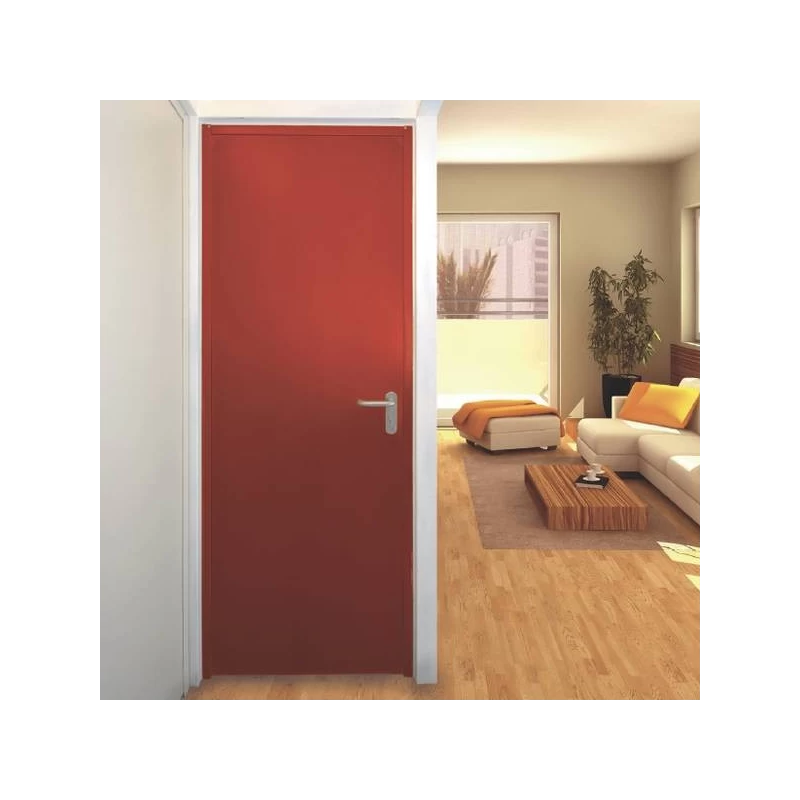

Drzwi wielofunkcyjne - Uniform

Seria UNIFORM to standardowa gama stalowych drzwi przeciwpożarowych, zaprojektowana, aby zapewnić podwyższoną ochronę przeciwpożarową i bezpieczeństwo użytkowania. Drzwi dostępne są jako jednoskrzydłowe, w wymiarach standardowych, z możliwością otwierania w lewo lub w prawo, bez konieczności dodatkowych modyfikacji przed montażem. Drzwi UNIFORM są certyfikowane do montażu na trzy sposoby, w zależności od potrzeb:

• Montaż na kotwy
• Montaż na śruby/kołki rozporowe
• Montaż na ramie pomocniczej (preinstalowane)

Drzwi dostarczane są w pełni zmontowane, z folią ochronną, przygotowane do montażu belki przeciwpanicznej i samozamykacza. Na życzenie mogą być wyposażone w dodatkowe akcesoria: wkładkę (cylinder), uszczelkę, płyty ochronne ze stali nierdzewnej, elektromagnesy lub centralę sterującą.

Certyfikacja i zgodność

Drzwi UNIFORM zostały zaprojektowane zgodnie z najnowszymi europejskimi wymaganiami i są spójne wizualnie z modelem ENDOOR, co umożliwia łączone zastosowanie, np. na budowie, gdzie potrzebne są zarówno wymiary standardowe, jak i drzwi na zamówienie. Model UNIFORM posiada szczegółową dokumentację techniczną i certyfikat zgodności z normą europejską EN 1634-1, będąc przygotowanym do oznakowania CE wymaganego przez aktualne przepisy. Drzwi zostały rygorystycznie przebadane pod kątem odporności ogniowej, obciążeń mechanicznych i stabilności konstrukcji, zgodnie z europejskimi normami bezpieczeństwa.

Najważniejsze parametry techniczne

• Skrzydło: z dwóch blach ocynkowanych (grubość 0,8 mm), z wypełnieniem z wysokogęstej wełny mineralnej oraz specjalnym kompozytem ognioodpornym; łączna grubość skrzydła: 60 mm; przylga zachodząca na wszystkich 4 krawędziach.
• Ościeżnica: czterostronna, ze stali ocynkowanej (grubość 1,5 mm), z kotwami do montażu w murze na zaprawę, z otworami pod śruby rozporowe typu Würth lub do montażu na ramie pomocniczej; możliwy montaż z progiem lub bez, z możliwością redukcji lub eliminacji progu.
• Zamek: rewersyjny, z otworem pod wkładkę cylindryczną. Wkładka nie jest w komplecie – dobierana osobno wg wymagań bezpieczeństwa.
• Klamka w kolorze czarnym z rdzeniem stalowym (w drzwiach przeciwpożarowych stalowy wkład w klamce jest obowiązkowy), dostarczana wraz z szyldami z ebonitu, kluczem budowlanym (Klucz tymczasowy używany podczas montażu i prac wykończeniowych do chwili instalacji docelowej wkładki cylindrycznej; posiada wkładkę z tworzywa chroniącą otwór pod wkładkę i umożliwia tymczasowy dostęp bez naruszania mechanizmu docelowego) oraz zaślepką z tworzywa do otworu na wkładkę. Zestaw zawiera trzpień kwadratowy (9×9 mm), śruby teleskopowe, dystanse, pin oraz klucz imbusowy (Allen) do regulacji.
• Zawiasy:
  • 1 zawias sprężynowy z funkcją samodomknięcia i regulacją napięcia
  • 1 zawias łożyskowany, z dwoma łożyskami; regulacja wysokości przy użyciu specjalnej podkładki
• Płytki wzmacniające: wewnątrz skrzydła, pod późniejszy montaż belki przeciwpanicznej lub samozamykacza.
• Uszczelka pęczniejąca: szerokość 28 mm, montowana na ościeżnicy na wszystkich 4 krawędziach; przy niektórych sposobach montażu może wymagać nawiercenia.
• Identyfikacja: tabliczka znamionowa na krawędzi skrzydła z danymi identyfikacyjnymi i certyfikacyjnymi.
• Wykończenie: standard RAL 7035, półpołysk, dwie warstwy farby na bazie żywic. Inne kolory RAL lub NCS dostępne na życzenie, z wyłączeniem niektórych powłok metalizowanych i półlśniących.
• Wymiary: wyłącznie standardowe (bez produkcji nietypowych na wymiar).
• Masa orientacyjna: 30 kg/m².
• Dostawa: na paletach drewnianych, z etykietą zewnętrzną i instrukcją montażu/konserwacji pod folią; dołączony certyfikat zgodności.

Wyposażenie opcjonalne

Drzwi UNIFORM mogą zostać na życzenie doposażone w następujące akcesoria:

• Uszczelka gumowa doszczelniająca
• Wkładka (cylinder) bezpieczeństwa
• Klamka lub belka przeciwpaniczna
• Przeszklenie ognioodporne
• Płyty ochronne ze stali nierdzewnej
• Elektromagnes podtrzymujący i centrala sterująca

Wykończenia i konserwacja

Dostępne wykończenia

• Malowanie standardowe: farba półpołysk, kolor RAL 7035, jasnoszary (        ), RAL 9010 czysta biel, RAL 7016 szary antracyt (        ).
• Dostępne wszystkie odcienie RAL/NCS, z wyłączeniem niektórych kolorów metalizowanych i półlśniących (lista wyjątków poniżej)

Niedostępne:

• Metalizowane: 1035, 1036, 2013, 3032, 3033, 4011, 4012, 5025, 5026, 6035, 6036, 7048, 8029, 9006, 9007, 9022, 9023
• Półlśniące neonowe: 1026, 2005, 2007, 3024, 3026

Odporność powłoki na warunki atmosferyczne

Zastosowana farba zapewnia dobrą odporność na wodę i czynniki środowiskowe, jednak z czasem może wystąpić odbarwianie – w zależności od ekspozycji na słońce, wilgotność, zasolenie i wybrany kolor. Średnio, w strefach silnie nasłonecznionych widoczne spłowienie pojawia się po ok. dwóch latach. Przy montażu na zewnątrz zaleca się dodatkową ochronę (np. zadaszenia).

Drzwi z przeszkleniem ognioodpornym nie są rekomendowane do ekspozycji zewnętrznej na warunki atmosferyczne.

Czyszczenie i konserwacja

• Czyścić neutralnymi, nieabrazyjnymi detergentami oraz miękką ściereczką lub gąbką. Unikać silnych rozpuszczalników (aceton, alkohol etylowy, rozcieńczalniki nitro).
• Dla sprawdzenia kompatybilności środka, wykonać próbę na ukrytym fragmencie, używając białej ściereczki.
• Nie zwilżać krawędzi szyby – czyścić wyłącznie powierzchnię.

Zaprawki i przemalowanie

• Drobne zaprawki wykonać lakierami syntetycznymi, farbami wodnymi lub sprayem akrylowym, najlepiej małym pędzelkiem. Polerowanie pomaga wyrównać optycznie powierzchnię.
• Przy całkowitym przemalowaniu: zmatowić istniejącą powłokę materiałem ściernym, odtłuścić, a następnie nanieść wybraną farbę natryskowo lub pędzlem (epoksydową, poliuretanową lub lakier syntetyczny).

Przeszklenia i kratki wentylacyjne

Na życzenie drzwi mogą zostać wyposażone w przeszklenia ognioodporne lub kratki wentylacyjne (te ostatnie – wyłącznie w gamie wielofunkcyjnej). Montaż okna powoduje, że drzwi przestają być rewersyjne – należy określić kierunek otwierania przy zamówieniu. Wymiary i lokalizację ustala się wg karty technicznej i wymagań projektu.

• Przeszklenia wielofunkcyjne:
  • Szkło przezroczyste: grubość 5 mm, 12 kg/m²
  • Szkło laminowane 3+3: 6–7 mm, 16 kg/m²
  • Szkło drutowane (siatka): 6,5 mm, 16 kg/m²
  • Szkło drutowane polerowane: 6,5 mm, 16 kg/m²
  • Szyba zespolona 4/12/4: 20 mm, 20 kg/m²
• Kratki wentylacyjne:
  • Kratka metalowa, malowana w kolorze drzwi
  • Kratka metalowa z siatką przeciw owadom
  • Kratka z tworzywa w kolorze czarnym (482×97 mm, przekrój przepływu 250 cm²)

Dodatkowe informacje i warunki montażu

• Drzwi UNIFORM dostarczane są zmontowane i rewersyjne (lewe/prawe); przy zamówieniu z oknem należy określić kierunek otwierania.
• W komplecie instrukcja montażu, certyfikat zgodności i etykieta identyfikacyjna.
• Dla drzwi z przeszkleniami >25 kg zaleca się montaż samozamykacza.

Wyposażenie standardowe obejmuje:

• Uszczelkę pęczniejącą 28 mm do uszczelnienia w razie pożaru;



  Uszczelka pęczniejąca dla optymalnego doszczelnienia
• Etykietę z numerem seryjnym produktu;



  Metalowa etykieta z wytłoczonym numerem seryjnym produktu

Wyposażenie opcjonalne

Aby sprostać wymaganiom każdego projektu, drzwi UNIFORM można uzupełnić o dodatkowe akcesoria.

Elektroniczny zamek na kartę, dostępny w kolorach czarnym, szarym i białym;

Zamki inteligentne w wersjach białej, szarej i czarnej

Malowanie w innych kolorach niż RAL 7035, jasnoszary (        ), RAL 9010, czysta biel oraz RAL 7016, szary antracyt (        )

Przeszklenia ognioodporne ze szkła, w tym profile dociskowe. Śruby widoczne po jednej stronie.

Uwaga: w przypadku montażu przeszkleń w drzwiach z okleiną drewnopodobną doliczana jest dopłata 48,00 € za sztukę.

Szkło ognioodporne EI2 60 (grubość 25 mm)

Inne opcje

KLAMKI

* Zawiera klamkę awaryjną (bez wkładki)

Dopłata: inne klamki niż MS (lub MS2A dla drzwi dwuskrzydłowych)

BELKI „TWIST”

Dopłata: belka Twist zamiast MS/MS2A, z przygotowaniem pod BM, BSP i BS; obejmuje konwersję na system awaryjny i półwkładkę.

Sprzedaż dodatkowa: Zestaw obejmujący podstawę, belkę aluminiową, pręt gwintowany i klamkę po stronie przeciwnej, półwkładkę do typów BM - BSP - BS, bez zamka

BELKA PRZECIWPANICZNA SLASH

Dopłata za belki Slash zamiast standardowych klamek MS (lub MS2A dla drzwi dwuskrzydłowych), z przygotowaniem w komplecie. W modelach BM, BSP, BS zawarta konwersja na klamkę awaryjną i półwkładkę. Drzwi zamawiane z belką Slash dostarczane są z płytką montażową, bez maskownicy standardowych wycięć.

Sprzedaż dodatkowa: Zestaw zawierający podstawę, belkę aluminiową, pręt gwintowany i klamkę po stronie przeciwnej, półwkładkę dla modeli BM, BSP, BS – bez zamka oraz bez płytki montażowej i maskownicy dekoracyjnej.

ZAMKI
