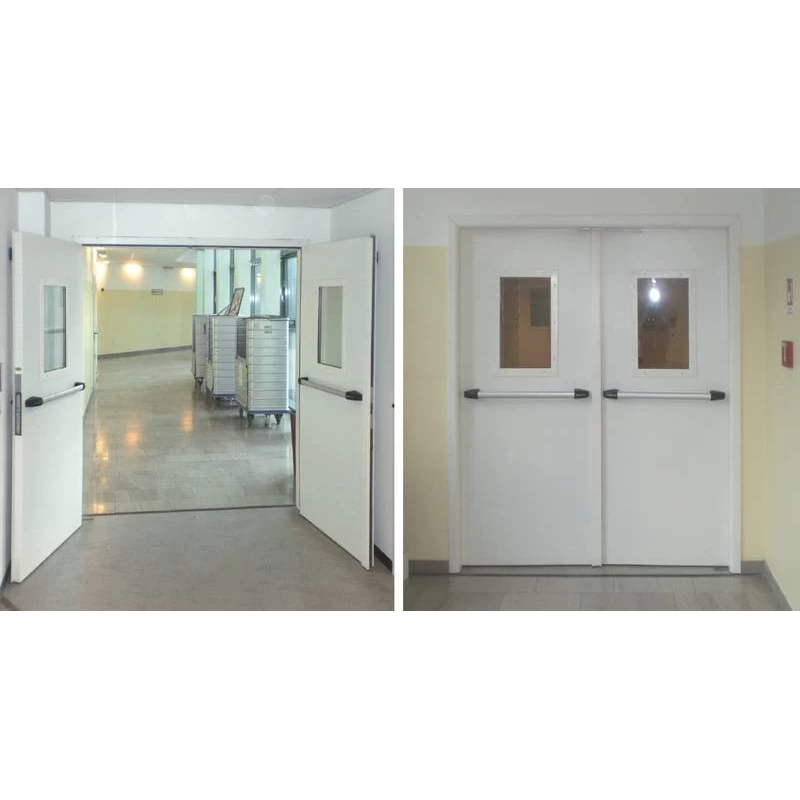

Endoor tűzálló ajtó - két szárnyú - 60 perces tanúsítvány

Az Endoor ajtó felépítése duplán horganyzott acélból készült fémstruktúrát tartalmaz, szárnyanként 0,7 mm lemezvastagsággal, valamint hőszigetelő magot, amely nagy sűrűségű, merev ásványgyapot és speciális tűzálló anyagok váltakozó rétegeiből áll. Ennek eredményeként a szárny teljes vastagsága 60 mm, ami optimális hő- és mechanikai védelmet biztosít.

Kétszárnyú Endoor profil

Az ajtó teljes felszereltséggel, a szárnyak leszerelt állapotában, 3 részből álló tokkal kerül szállításra; balos (SX) vagy jobbos (DX) nyitásirányban rendelhető, üveg nélküli standard változatban reverzibilis, az alábbi fő egységekkel:

• Ajtószárnyak duplán horganyzott acéllemezből, egyenként 0,7 mm vastagsággal; nagy sűrűségű mag, amely ásványgyapot és speciális tűzálló kompozit váltakozó rétegeiből áll. A szárny teljes vastagsága: 60 mm. Balos/jobbos kivitelben 3 oldalon, reverzibilis kivitelben 4 oldalon átlapoló kialakítással. A mellékszárnyban beépített, szigetelt középső ellenprofil (astragál) található, amely a felső és alsó rúdzárakat foglalja magában. A rúdzárakhoz állítható reteszelő egység tartozik, amely a reverzibilitás érdekében felcserélhető a padlóba süllyesztett ellenfogadó lemezzel. A tokban görgős vezetőház csökkenti a súrlódást, a kopást és a sérüléseket.
• Az ajtó 2 mm vastag védőfóliába csomagolva érkezik, és a tok két függőleges oldalán, valamint felül átfedéses védelmet kap a szállítás közbeni sérülések elkerülése érdekében.
• Háromoldalú szögletes tok 1,3 mm vastag, horganyzott acéllemez-profilból, hajlítható rögzítőfülekkel a falazatba (habarccsal) történő beépítéshez. A felső tokszakasz két profilra 4 önfúró csavarral rögzül, valamint egy ideiglenes alsó távtartóval, amely az installáció után eltávolítható.
• Fordítható zártestek: cilinder (butuk) furattal a főszárnyban és karral a rudazat visszahúzásához a mellékszárnyban. A cilinderbetét nem része az alapcsomagnak; a kívánt biztonsági szint szerint külön választható.
• Biztonsági csapok az ajtószárnyak élén, valamint poliamid fogadódobozok a tok pántoldalán.
• Kilincs fekete színben, acélmaggal (tűzgátló ajtóknál az acélbetétes kilincs kötelező), ebonit pajzslemezekkel és építési kulccsal szállítva (ideiglenes kulcs a végleges cilinder beszereléséig; műanyag betét védi a cilinderfuratot, és ideiglenes hozzáférést biztosít anélkül, hogy a végleges mechanikát befolyásolná), továbbá műanyag dugóval a cilinder nyílásába. A készlet tartalmaz fém négyszög orsót (9×9 mm keresztmetszet), teleszkópos csavarokat, távtartókat, stiftet és imbuszkulcsot (Allen-kulcs) a beállításhoz.
• A kilincs szerelési magassága: 1075 mm a kész padlószinttől a 2150 mm magas standard ajtóknál, és azonos pozícióban az egyedi (nagyobb vagy kisebb) méreteknél is.
• 4 pánt, ebből egy rugós az önzáráshoz, a másik teherhordó és magasságban állítható.
• Zárkoordinátor a szárnyak helyes záródási sorrendjének biztosítására.
• Merevítő lemezek a szárnyak belsejében a későbbi pánikrúd és ajtócsukó (door closer) felszereléséhez.
• Fekete hőduzzadó tömítések: 28 mm széles tömítés a tokfészekben, és 44 mm széles tömítés a középső ellenprofilban.
• Fém megfelelőségi jelölés a főszárny élén.
• Felületképzés félfényes, vízbázisú, textúrált (dombornyomott) festékkel, standard RAL 7035 (világosszürke) színben.
• Standard és egyedi méretekben gyártva, az árlistában meghatározott határok között.
• Standard színek: selyemfényű festés, RAL 7035 világosszürke (        ), RAL 9010 tiszta fehér, RAL 7016 antracitszürke (        ).
• Az ajtó közelítő tömege: 35 kg/m² falnyílás (EI2 60).
• Szállítás fa raklapon, azonosító címkével a tok külső felén és a szárnyak élén. A telepítési, használati és karbantartási kézikönyv a zsugorfóliás csomagolás alatt található. A megfelelőségi nyilatkozat és engedély egy példánya szintén mellékelve.
• Opcionális tartozékok: kiegészítő gumitömítés, cilinderbetét, pánikrúd, ajtócsukó stb.

Alapfelszereltség:

• 28 mm-es hőduzzadó tömítés tűz esetére;



  Hőduzzadó tömítés az optimális tömítettséghez
• Termékszámot tartalmazó címke;



  Fém adattábla, amelyen a termék sorozatszáma van dombornyomva

Opcionális felszerelések

Az egyedi projektkövetelmények teljesítéséhez az Endoor ajtó további kiegészítőkkel bővíthető.

Elektronikus, kártyás okoszár fekete, szürke és fehér színekben

Okoszárak fehér, szürke és fekete kivitelben

Festés a RAL 7035 világosszürkétől (        ), RAL 9010 tiszta fehértől és RAL 7016 antracitszürkétől (        ) eltérő színekben

Tűzgátló üvegablakok, üvegrögzítő profilokkal együtt. A csavarok egyik oldalon láthatók.

Megjegyzés: faerezet-mintázatú (fa hatású) ajtók esetén ablakonként 48,00 € felár érvényes.

EI2 60 tűzgátló üveg (25 mm vastag)

Egyéb opciók

KILINCSKÉSZLETEK

* Vésznyitó kilincs (cilinder nélkül) tartozék

Kiegészítés: az MS-től eltérő kilincsek (kétszárnyú ajtóknál MS2A helyett)

„TWIST” KERESZTPÁNIKRÚD

Kiegészítés: Twist rúd MS/MS2A helyett; tartalmaz előkészítést a BM, BSP és BS típusokhoz, pánikrendszer és félcilinder cseréjével

Kiegészítő értékesítés: készlet, amely tartalmazza az alapot, alumínium rudat, menetes szárat és átellenes oldali kilincset; félcilinder a BM - BSP - BS típusokhoz zár nélkül

SLASH KERESZTPÁNIKRÚD

Felár: Slash keresztrudak az MS szabvány kilincsek (kétszárnyú ajtóknál MS2A) helyett, előkészítéssel. A BM, BSP, BS modelleknél tartalmazza az átalakítást vésznyitó kilincsre és félcilinderre. A Slash rúddal rendelt ajtók rögzítőlemezzel kerülnek szállításra, a szabvány kivágások takarófedél nélkül.

Kiegészítő értékesítés: Készlet alaplemezzel, alumínium rúddal, menetes szárral és átellenes oldali kilinccsel; félcilinder a BM, BSP, BS modellekhez zár és rögzítőlemez, illetve díszfedél nélkül.

ZÁRAK

SCA HOZZÁFÉRÉS-VEZÉRLŐ RENDSZER

VEZÉRLŐEGYSÉGEK, ÉRZÉKELŐK, ELEKTROMÁGNESEK

FÜST- ÉS HANGSZIGETELÉS

(csillapítás: 37 dB egyszárnyú ajtónál, 36 dB kétszárnyú ajtónál)

AUTOMATIKUS AJTÓALSÓ TÖMÍTÉS

HŐDUZZADÓ TÖMÍTÉS

AUTOMATIKUS AJTÓALSÓ TÖMÍTÉS

HŐDUZZADÓ TÖMÍTÉS

ZÁRBETÉT (CILINDER)

AJTÓCSUKÓK

ROZSDAMENTES ACÉL TAKARÓ- ÉS VÉDŐLEMEZEK

PEREMCSŐ

SEGÉDKERETEK Endoor / Uniform / Enplus ajtókhoz

L1 TOKBŐVÍTÉSEK ENPLUS/ENCORE AJTÓHOZ

ALKATRÉSZEK

Opcionális kiegészítők multifunkciós használathoz

A LOCHER Endoor ajtók előnyei

A standard jellemzőkön – mint a felcserélhetőség (reverzibilitás), az egyszerű állíthatóság és a gyors, könnyű szerelhetőség – túl a LOCHER ajtók további fontos előnyöket kínálnak.

Tanúsítás

Az ajtók megfelelnek a legújabb, tűzállóságra vonatkozó európai szabványnak – EN 1634. Ez jelentős előnyt biztosít azokkal az ajtókkal szemben, amelyeket még a kivonás alatt álló olasz UNI 9723 nemzeti szabvány szerint gyártanak és tanúsítanak. Így elkerülhető a későbbi kötelező csere kockázata – hasonlóan a pánikrudak esetéhez, amelyeket a 2004. november 3-i rendelet (Gazzetta Ufficiale 271., 2004. november 18.) a CE‑jelölés előírásával 2011. február 18‑ig cserélendővé tett.

Kivétel az UNI 9723 alól

Gipszkarton szerkezetre telepített ENDOOR és ENPLUS modellek megfelelnek a frissített európai követelményeknek.

Szilárdság

A EN 1191 termékszabvány szerint a LOCHER ajtók sikeresen teljesítették az EN 1634 tűzállósági tanúsításhoz előírt kezdeti mechanikai vizsgálatokat: ismételt nyitás/zárás és ütköztetési teszteket – az üvegezett elemekre is kiterjesztve. Az eredmények igazolják a magas szintű tervezést és gyártási minőséget, amely intenzív, hosszú távú használatra is alkalmassá teszi az ajtót.

Minősített vasalat

Minden tartozék CE‑tanúsított és a hatályos jogszabályi előírások szerint jelölt. A LOCHER szigorú minőségellenőrzése biztosítja, hogy a pántok, zárak, ajtócsukók és az opciók (pánikrudak, csukók stb.) megfeleljenek a vonatkozó szabványoknak – garantálva a megbízható működést.

Ár

A LOCHER ajtók nem drágábbak a piacon elérhető, még elavult tanúsítással rendelkező hasonló termékeknél. Korszerű műszaki tartalmat és modern dizájnt kap versenyképes áron.

Felületképzés

A környezetbarát, folyékony festékkel kezelt felület egységes, fényes megjelenést ad, és ellenálló a karcolásokkal, illetve az időjárási hatásokkal (eső, napsugárzás) szemben.
